در این مطلب قصد داریم سیستم کنترل ای‌تن مدل VK2100 را معرفی کنیم. سیستم کنترل را می‌توان به‌عنوان سیستمی که سایر سیستم‌ها را کنترل می‌کند، تعربف کرد. در ادامه ویژگی‌های سیستم کنترل مدل VK2100 را بررسی خواهیم کرد.
معرفی سیستم کنترل ای‌تن مدل VK2100
سیستم کنترل به‌عنوان سیستمی از دستگاه‌هایی تعریف می‌شود که رفتار سایر دستگاه‌ها یا سیستم‌ها را برای دستیابی به نتیجه دلخواه مدیریت، هدایت یا تنظیم می‌کند.
سیستم کنترل ای‌تن که کنترل باکس ای‌تن (VK2100 یا VK1100) ، Configurator ای‌تن (VK6000) و برنامه ATEN Control System را یکپارچه می‌کند، یک سیستم مدیریت استاندارد مبتنی بر اترنت است که همه دستگاه‌های سخت‌افزاری را در یک اتاق یا تأسیسات بزرگ به هم متصل می‌کند. با این سیستم کنترل، می‌توانید کنترل متمرکز را به‌طور مستقیم و بدون دردسر از طریق یک دستگاه تلفن همراه و تبلت ارائه دهید. کنترل باکس VK2100 به‌عنوان کنترل‌کننده اصلی کار می‌کند و اتصال به تمام دستگاه‌های سخت‌افزاری موجود در یک اتاق را فراهم می‌کند. پس از اتصال سخت‌افزار، نرم‌افزار VK6000 Configurator راه‌اندازی دستگاه‌ها را به ساده‌ترین شکل و با پیکربندی آسان به‌صورت گام‌به‌گام فراهم می‌کند. سپس برنامه ATEN Control System شما را به کنترل باکس VK2100 از دستگاه از طریق یک تلفن همراه یا تبلت iOS، Android یا Windows متصل می‌کند و شما را قادر می‌سازد تمام دستگاه‌های سخت‌افزاری را هر زمان که دوست دارید، در اتاق‌های مختلف کنترل کنید.

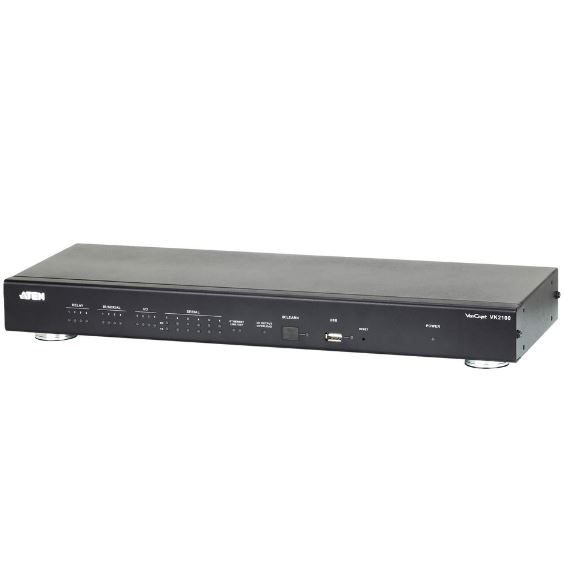

کنترل باکس VK2100 به‌راحتی نصب می‌شود و به‌طور یکپارچه با محصولات ATEN VanCryst pro-A/V و تقریباً هر دستگاه سخت‌افزاری دیگری که در یک اتاق یافت می‌شود، از جمله تجهیزات A/V، روشنایی، سیستم‌های کنفرانس، تهویه مطبوع، سنسورهای حرکت، سوئیچ‌های برق و بسیاری دیگر، یکپارچه می‌شود. کنترل باکسVK2100 به‌عنوان یک پلتفرم مرکزی برای نظارت، مدیریت و کنترل مستقیماً از طریق یک رابط کاربری گرافیکی سفارشی از هر دستگاه تلفن همراه iOS، Android یا Windows عمل می‌کند.
نرم افزار VK6000 Configurator راه‌اندازی و کنترل سریع دستگاه‌ها را در چند مرحله آسان از طریق رابط کاربری گرافیکی بصری تسهیل می‌کند. VK6000 شما را در پیکربندی سخت افزار، طراحی رابط و آپلود پروفایل‌های بیننده در کنترل باکس VK2100 راهنمایی می‌کند. برای کنترل دستگاه‌های سخت‌افزاری، پروفایل‌های نمایشگر از طریق برنامه ATEN Control System از دستگاه تلفن همراه وارد می‌شوند. از طریق اتصال اترنت، برنامه ATEN Control System به شما امکان می‌دهد پروفایل‌های Viewer را از کنترل باکس VK2100 از طریق یک رابط کاربری point-n-tap وارد شده و به‌روزرسانی کنید. هر پروفایل نمایشگر یک رابط کاربری گرافیکی کنترلی سفارشی ارائه می‌کند که به شما امکان دسترسی سریع به دستگاه‌های سخت‌افزاری هدف و کنترل آن‌ها را می‌دهد. هر پروفایلی با احراز هویت برای اطمینان از دسترسی به سیستم محافظت می‌شود.
سیستم کنترل ATEN کاملاً در اتاق‌های جلسه، مراکز کنفرانس، اتاق‌های هیئت مدیره، کلاس‌های درس یا هر اتاقی که نیاز به کنترل مرکزی و سیار انواع دستگاه‌های سخت‌افزاری از طریق یک سیستم مدیریت کارآمد با کارایی و عملکرد بهینه دارد، قابل استفاده است.
مشخصات فیزیکی

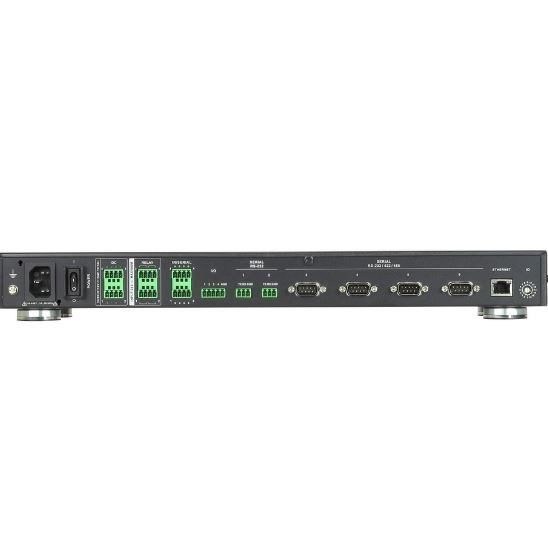

رابط‌ها
(4 x DB9 Male Connector, configurable via pin assignments);
– Baud Rate: 300 to 115200 (default: 9600);
– Data Bit: 8 (default) or 7;
– Stop Bit: 1 (default) or 2;
– Parity: None (default), Even or Odd;
– Flow Control: None (default) RTS/CTS
• 2 x Bi-directional RS-232 Port
(2 x 3-Pole Terminal Block Connector);
– Baud Rate: 300 to 115200 (default: 9600);
– Data Bit: 8 (default) or 7;
– Stop Bit: 1 (default) or 2;
– Parity: None (default), even or odd
(4 x DB9 Male Connector, configurable via pin assignments);
– Baud Rate: 300 to 115200 (default: 9600);
– Data Bit: 8 (default) or 7;
– Stop Bit: 1 (default) or 2;
– Parity: None (default), Even or Odd;
– Flow Control: None (default) RTS/CTS
• 2 x Bi-directional RS-232 Port
(2 x 3-Pole Terminal Block Connector);
– Baud Rate: 300 to 115200 (default: 9600);
– Data Bit: 8 (default) or 7;
– Stop Bit: 1 (default) or 2;
– Parity: None (default), even or odd
(1 x 5-Pole Terminal Block Connector);
Digital Output:
250 mA sink from 12 VDC
Digital Input:
– VDC Mode
Input Voltage Range: 0 to 24 VDC;
Programmable Range: 1 to 24 VDC;
– Dry Contact Mode
Pull-up 2k ohms to + 12 VDC
• Normally open, isolated Relays;
• Contact Rating: Max 24 VDC, 2A
• Power Supply: 12 VDC, 2A Max (shared by 4 ports)
• Supported Protocol: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH
• DHCP-enabled. default IP settings:
IP: 192.168.0.60
Subnet Mask: 255.255.255.0
• VK2100 connection with the VK6000 (ATEN Configurator)
and iPad (ATEN Control System App)
مشخصات پنل
لایسنس
سایر مشخصات
AC220V:5.7W:140BTU
